Relaismodule 16-kanaals 5 v

Name: Relaismodule 16-kanaals 5 v
Brand: Onbekend
SKU: 4810021231262
Price: 27.04 EUR
Availability: InStock

Laatst bijgewerkt juni 2026

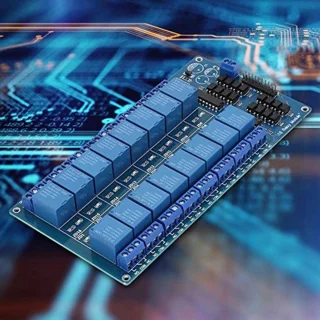

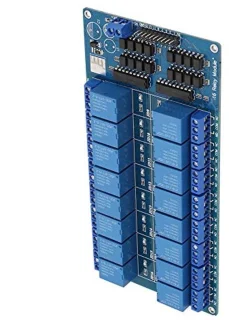

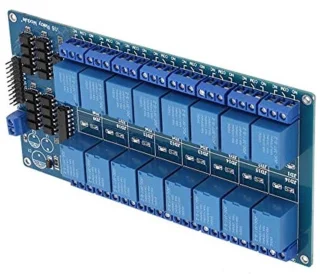

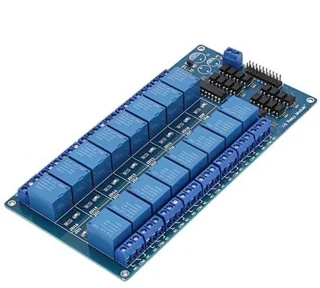

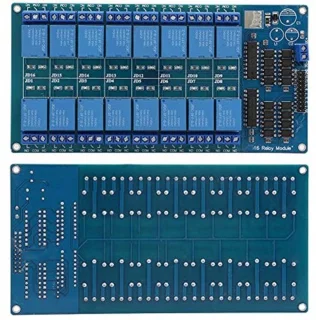

16-kanaals relaismodule - betrouwbaar en veelzijdig

Deze 16-kanaals relaismodule is ontworpen met gebruiksgemak in gedachten en biedt een praktische interface voor directe aansluiting via het klemmenblok. Met vier montageschroefgaten is de installatie eenvoudig en snel te realiseren. De module is ideaal voor zowel hobbyisten als professionals en combineert een robuuste constructie met uitgebreide functionaliteit.

Belangrijkste kenmerken

16 onafhankelijke kanalen die u naar wens in- en uitschakelt
Directe aansluiting via klemmenblok voor een overzichtelijke bedrading
Vier montageschroefgaten voor eenvoudige bevestiging
Afmetingen printplaat: 180 mm (l) x 90 mm (b) x 20 mm (h)
Uitgang geschikt voor AC 220V / 10A of DC 30V / 10A
Elk relais voorzien van normaal gesloten (NC) en normaal open (NO) connectors
Actie-indicator per kanaal die aangeeft wanneer het relais actief is
Laag triggersignaal (0-2V, max 5V) met een triggerstroom van slechts 3 mA
Industriestandaard geïsoleerde optocoupler voor storingsonderdrukking
Geïntegreerde voedingsmodule, geen externe voeding nodig
I/O-poortaandrijving op actieve laag voor eenvoudige aansturing

Eenvoudige installatie en flexibele bediening

Dankzij het overzichtelijke klemmenblok sluit u de relaismodule snel en zonder gedoe aan. De vier montagegaten maken bevestiging in een behuizing of op een DIN-rail eenvoudig. Elke relaisklem is onafhankelijk, waardoor u probleemloos verschillende signalen kunt aansluiten. Of u nu één kanaal of alle zestien wilt gebruiken, de module biedt maximale flexibiliteit. De actie-indicator laat in één oogopslag zien welk relais actief is, ideaal voor monitoring tijdens bedrijf.

Technische specificaties

Algemeen

Kanaalcapaciteit: 16 kanalen, onafhankelijk aan te sturen
Relaiscontactcapaciteit: 10A bij 250V AC / 10A bij 30V DC
Triggersignaal laag: 0-2V; hoog: maximaal 5V
Triggerstroom: 3 mA
Optocoupler: geïsoleerd, industriestandaard
Voeding: geïntegreerd, geen externe voeding vereist
Afmetingen: 180 x 90 x 20 mm (l x b x h)
Bedrijfsspanning (stuurspanning): laag, geschikt voor 5V logica

Overige specificaties

EAN: 4810021231262
Fabrikant: Navastore
MPN: 16-kanaals 5V relaismodule
Garantie: 1 jaar

Toepassingen

Deze relaismodule is een veelzijdige tool die in diverse situaties van pas komt. Gebruik hem als ontwikkelingsmodule voor microcontrollers, zoals Arduino of Raspberry Pi, om schakelingen eenvoudig te prototypen. Ook geschikt als besturing voor huishoudelijke apparaten, zoals verlichting, pompen of ventilatoren. Daarnaast kunt u de module inzetten als uitbreidingsuitgang voor PLC-systemen, waardoor u extra digitale uitgangen krijgt voor industriële automatisering.

Waarom kiezen voor deze module?

De combinatie van een laag triggersignaal en een geïntegreerde voedingsmodule maakt deze relaismodule uitzonderlijk gebruiksvriendelijk. De optocoupler beschermt uw systeem tegen storingen en spanningspieken, terwijl de lage triggerstroom van 3 mA minimale belasting van uw stuurcircuit betekent. Door de onafhankelijke relaisklemmen kunt u eenvoudig meerdere apparaten tegelijk aansturen. Kortom, een betrouwbare en praktische oplossing voor zowel eenvoudige als complexe schakeltoepassingen.

Beste prijs vandaag

€27,04

Beste prijs bij Bol.com

Uiterlijk 11 juni in huis

Bekijk bij Bol.com

Bol.com
Beste prijs

€27,04
Bekijk

Productspecificaties

6 groepen

Type detectieapparaat: Hand metaaldetector
Merk: Merkloos

Voedingstype: Accu

EAN: 4810021231262
Kleur: 12
Product lengte: 21 cm
Product breedte: 12 cm
Product hoogte: 21 cm
Taal handleiding: Engels

Fabrikant Naam: Navastore

Fabrieksgarantie termijn: 1 jaar
MPN (Manufacturer Part Number): 16-kanaals 5 V relaismodule
Verkrijgt of genereert dan wel verzamelt data: Nee

EAN: 4810021231262

Veelgestelde vragen

7 vragen

De module heeft een klemmenblok voor directe aansluiting. Verbind de stuursignalen van de microcontroller met de ingangsklemmen. De module werkt met een actieve laag: een laag signaal (0-2V) activeert het relais. Zorg dat de hoogspanning niet hoger is dan 5V. Elke kanaal heeft een onafhankelijke aansluiting, dus je kunt maximaal 16 signalen apart aansturen.

De relaiscontacten zijn geschikt voor 10A bij 250V AC of 10A bij 30V DC. Voor AC 220V betekent dit een maximaal vermogen van 2200W per kanaal, mits de belasting inductief of resistief is. Houd rekening met de totale stroom en zorg voor adequate koeling als meerdere kanalen tegelijk worden gebruikt.

Ja, de module kan direct worden aangesloten op AC 220V met een capaciteit van 10A. Sluit de fase en nul aan op de normaal open of normaal gesloten contacten, afhankelijk van je gewenste schakelfunctie. Let op dat de module zelf alleen het stuursignaal levert en geen voeding nodig heeft voor de relais; de optocoupler zorgt voor veilige isolatie.

De optocoupler isoleert de stuursignalen van de microcontroller elektrisch van de relaiscontacten. Dit voorkomt dat storingen of piekspanningen van de geschakelde apparatuur de microcontroller beschadigen. Het biedt een stabiele werking en onderdrukt elektromagnetische interferentie, waardoor de module geschikt is voor industriële toepassingen.

Elk relais heeft een normaal gesloten (NC) en een normaal open (NO) connector. In rusttoestand (relais niet geactiveerd) is NC verbonden met de gemeenschappelijke klem, en NO is open. Bij activering schakelt het relais om: NO wordt gesloten en NC wordt open. Dit geeft flexibiliteit om apparaten in of uit te schakelen afhankelijk van de logica.

De triggerstroom is slechts 3mA per kanaal, wat erg laag is. De stuursignaalspanning moet tussen 0 en 5V liggen. Hierdoor kan de module direct worden aangestuurd door 5V-logica van microcontrollers zoals Arduino, Raspberry Pi of PLC's. De lage stroom beschermt ook de uitgangen van de microcontroller.

Ja, de module kan dienen als uitbreidingsuitgang voor PLC-systemen. De optocoupler zorgt voor industriestandaard isolatie, en de laag-actieve triggering (0-2V) is compatibel met veel PLC-uitgangen. De module kan 16 afzonderlijke kanalen schakelen met een relaiscontact van 10A, ideaal voor het aansturen van motoren, verlichting of andere industriële apparaten.
