Analog Devices AD8361 RF Power Detector Module
Onbekend
Analog Devices AD8361 RF Power Detector Module
Laatst bijgewerkt juni 2026

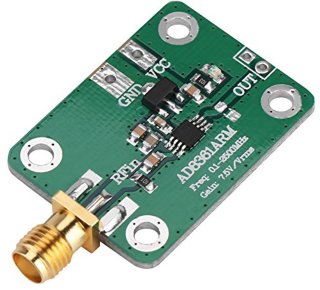

RF-detectorbord — RF naar voltage-uitgang (10 kHz – 2500 MHz)
Dit compacte RF-detectorbord zet RF-signalen om naar een DC-spanningsuitgang die evenredig is met de amplitude/power van het binnenkomende signaal. Dankzij de brede werkfrequentie en de standaard SMA-female connector is dit bord ideaal voor snelle metingen, controles en integratie in testopstellingen.
Waarom kiezen voor dit RF-detectorbord?
- Brede frequentiebereik: 10 kHz – 2500 MHz, geschikt voor een groot scala aan RF-toepassingen.
- Gemakkelijke uitlezing: RF-signaal wordt omgezet naar een meetbare DC-spanning, eenvoudig te koppelen aan voltmeters, ADC’s of microcontrollers.

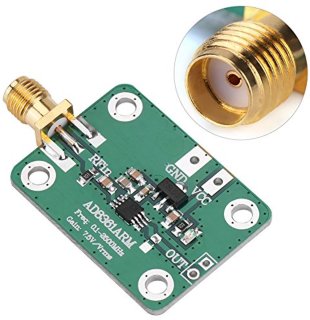

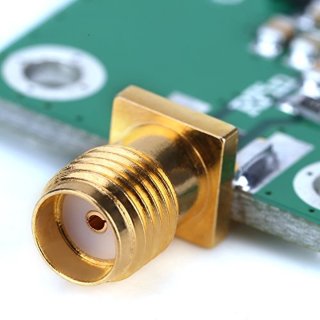

- SMA female connector: standaard RF-aansluiting voor betrouwbare en eenvoudige verbinding met kabels en antennes.

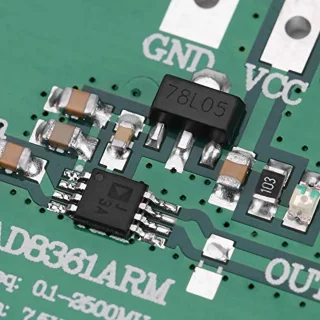

- Robuuste en stabiele werking: hoogwaardig printplaatontwerp voor betrouwbare prestaties tijdens testen en debuggen.
- Veelzijdig inzetbaar: perfect voor powermeting, level-testing, steekproefmetingen en ontwikkeling/onderhoud van RF-systemen.
Toepassingen
- Power meter: snel inschatten van signaalsterkte over een breed frequentiebereik.
- Level tester: controleren van signaalniveaus in zend- en ontvangstlijnen.
- Flow sampling en meetopstellingen: eenvoudige integratie in testbanken en meetketens.
- Testen en debuggen: direct bruikbare uitgangsspanning voor diagnose en kalibratie.
Belangrijkste specificaties
- Werkfrequentie: 10 kHz – 2500 MHz
- Output: DC-spanning evenredig met signaalamplitude/power
- RF-connector: SMA female (standaard)
- Printplaat: hoogwaardig, stabiel en betrouwbaar ontwerp
Productgegevens
- Type detectieapparaat: Hand metaaldetector
- Merk: Merkloos
- Voedingstype: Accu
- Kleur: Standard

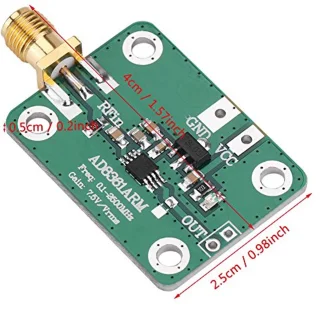

- Afmetingen (L x B x H): 1 cm x 1 cm x 1 cm (compact formaat)
- Taal handleiding: Engels
- EAN: 6154450619672
- Fabrieksgarantie: 1 jaar
- Fabrikantgegevens: De overige informatie van de fabrikant is momenteel niet beschikbaar
Met dit RF-detectorbord krijgt u een betrouwbare en gemakkelijk te integreren oplossing voor het monitoren en meten van RF-signalen. Dankzij het compacte formaat en de standaard SMA-connector is het ideaal voor zowel snelle veldtesten als integratie in ontwikkel- en meetsystemen.
Beste prijs vandaag
-
Bol.com
Beste prijs€37,01
Bekijk
Productspecificaties
6 groepen- Type detectieapparaat
- Hand metaaldetector
- Merk
- Merkloos
- Voedingstype
- Accu
- EAN
- 6154450619672
- Kleur
- Standard
- Product lengte
- 1 cm
- Product breedte
- 1 cm
- Product hoogte
- 1 cm
- Taal handleiding
- Engels
- Fabrikant Naam
- 1
- Fabrikantgegevens
- De overige informatie van de fabrikant is momenteel niet beschikbaar.
- Fabrieksgarantie termijn
- 1 jaar
- EAN
- 6154450619672
Veelgestelde vragen
8 vragen
Sluit het RF-signaal aan met een SMA-male kabel op de SMA-female connector van de module en verbind de massa van uw meetopstelling met de modulegrond. Sluit de voedingsbron (accu) aan op de voedingspinnen van het bord; controleer eerst de PCB-markeringen en de Engelstalige handleiding voor de juiste polariteit en voltage. Meet de DC-uitgangsspanning op de Vout-pin met een multimeter of ADC om het RF-niveau af te lezen.
De module werkt in het bereik 10 kHz tot 2500 MHz en gebruikt een standaard SMA-female RF-connector. SMA op dit soort detectormodules is doorgaans geschikt voor 50 Ω meetopstellingen, maar de gevoeligheid en lineariteit kunnen aan de randen van het frequentiebereik afnemen.
De uitgang is een DC-spanning die evenredig is aan de amplitude/power van het RF-signaal; voor exacte omzetting naar dBm heeft u de karakteristieke transferfunctie van de AD8361 nodig. Kalibreer de module met een bekende signaalbron of raadpleeg de AD8361-datasheet om de relatie tussen uitgangsspanning en dBm te bepalen en gebruik deze curve of formule in uw metingen.
De SMA-female aansluiting is bedoeld voor standaard RF-kabels en is doorgaans compatibel met 50 Ω-systemen. Sluit de module niet rechtstreeks aan op krachtige zenders: gebruik een geschikte verzwakker of begin met een laag vermogen om schade te voorkomen, want de module is niet bedoeld voor zeer hoge ingangsvermogens zonder bescherming.
Volgens de specificaties werkt de module op een accu; raadpleeg de Engelstalige handleiding of de PCB-markeringen voor de vereiste spanningswaarde en de juiste aansluitingen. Zorg voor goede polarity, stabiele voeding en verwijder de accu tijdens langere opslag om lekken en schade te voorkomen.
Kalibreer met een referentiële signaalgenerator en een betrouwbare power meter: noteer de uitgangsspanning bij verschillende bekende inputniveaus en frequenties en maak daarmee een kalibratietabel of curve. Voer kalibraties uit bij de frequenties en vermogensniveaus die u veel gebruikt, zodat de conversie naar dBm zo accuraat mogelijk is.
Houd de SMA-connector schoon en vrij van vuil, bescherm de print tegen vocht en stootschade, en gebruik ESD-voorzorgsmaatregelen bij hantering. Gebruik verzwakkers bij twijfel over inputvermogen en berg de module op met de accu verwijderd om corrosie of batterijlekkage te voorkomen.
De productinformatie vermeldt een fabrieksgarantie van één jaar; aanvullende fabrikantgegevens zijn beperkt beschikbaar. Bewaar uw aankoopbewijs en de modulehandleiding, en neem bij problemen contact op met de verkoper voor garantieclaims of aanvullende technische ondersteuning.
