Relaismodule 16-kanaals 5 V

16-kanaals relaismodule – veelzijdig en gebruiksvriendelijk

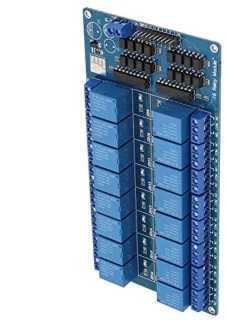

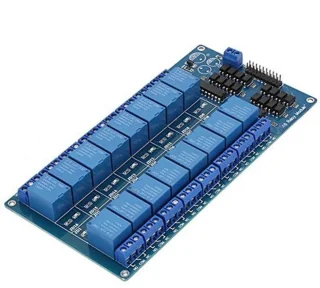

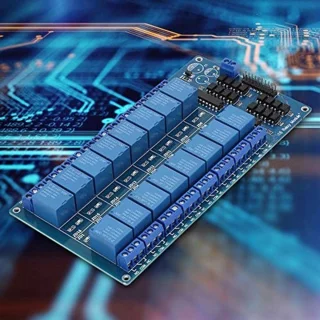

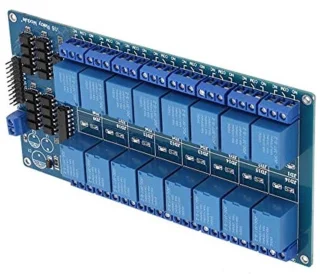

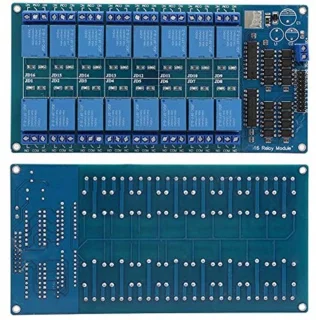

Deze 16-kanaals relaismodule is ontworpen om eenvoudig te worden geïntegreerd in uiteenlopende projecten, van domotica tot industriële aansturing. Met een praktisch klemmenblok en vier montageschroefgaten is de installatie snel en zonder gedoe gerealiseerd. De module meet 180 mm in lengte, 90 mm in breedte en 20 mm in hoogte, waardoor hij compact genoeg is voor inbouw in behuizingen, maar toch voldoende ruimte biedt voor een overzichtelijke bedrading.

Eenvoudige installatie en aansluiting

Dankzij het duidelijke klemmenblok sluit u de relaismodule direct aan zonder extra soldeerwerk. De vier bevestigingsgaten maken het mogelijk om de printplaat stevig te monteren op een DIN-rail, in een kast of op een plank. De afmetingen passen in de meeste standaard behuizingen, en de lage bouwhoogte van 20 mm zorgt voor voldoende ruimte erboven. Of u nu een hobbyist bent of een professional, de installatie verloopt vlot en overzichtelijk.

Flexibele bediening en brede toepassingen

Met 16 onafhankelijke relais kunt u per kanaal kiezen tussen normaal gesloten of normaal open aansluitingen. Dit geeft u de vrijheid om apparaten in of uit te schakelen precies zoals u dat wenst. De module is ideaal als ontwikkelbord voor microcontrollers, als besturingseenheid voor huishoudelijke apparaten of als uitbreidingsuitgang voor PLC-systemen. U kunt eenvoudig 1 tot 16 kanalen afzonderlijk aansturen, afhankelijk van de behoefte van uw project.

Hoog voltage- en stroomcapaciteit

Elk relais is geschikt voor wisselspanning tot 220 V AC met een stroom van 10 A, of gelijkspanning tot 30 V DC eveneens met 10 A. Deze ruime marge maakt de module geschikt voor het schakelen van verlichting, motoren, pompen en andere elektrische lasten. De relaisklemmen zijn volledig onafhankelijk, zodat u verschillende spanningen en signalen naast elkaar kunt aansluiten zonder risico op storingen. Een duidelijke actie-indicator per relais toont of het kanaal actief is, wat debugging en bediening vereenvoudigt.

Betrouwbare prestatie met industriële optocoupler

De module is uitgerust met een industriestandaard geïsoleerde optocoupler. Deze onderdrukt storingssignalen effectief en garandeert een stabiele werking, zelfs in omgevingen met elektromagnetische interferentie. De triggerstroom is slechts 3 mA, wat de belasting op uw microcontroller of sturing minimaal houdt. Het stuursignaal werkt op een laag niveau van 0-2 V, terwijl het hoge niveau niet hoger mag zijn dan 5 V. De I/O-poort gebruikt een actieve laag, waardoor de module eenvoudig te combineren is met 3,3 V- en 5 V-logica. Bovendien heeft de module een geïntegreerde voedingsmodule, waardoor een externe voeding overbodig is – sluit hem direct aan op uw besturingssysteem.

Specificaties

• Afmetingen: 180 x 90 x 20 mm
• Aantal kanalen: 16
• Relaiscontact: 10 A bij 250 V AC / 10 A bij 30 V DC
• Stuursignaal: laag 0-2 V, hoog max 5 V, triggerstroom 3 mA
• I/O-aandrijving: actieve laag
• Optocoupler: geïsoleerd, industrieel
• Actie-indicator per relais (LED)
• Aansluiting: klemmenblok
• Montage: 4 schroefgaten
• Geïntegreerde voeding – geen externe voeding nodig
• Taal handleiding: Engels
• EAN: 3147008399563
• MPN: 16-kanaals 5V relaismodule
• Fabrieksgarantie: 1 jaar
